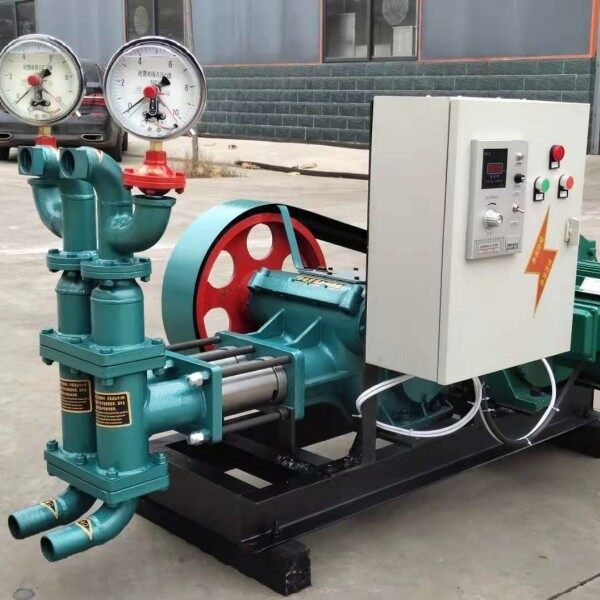

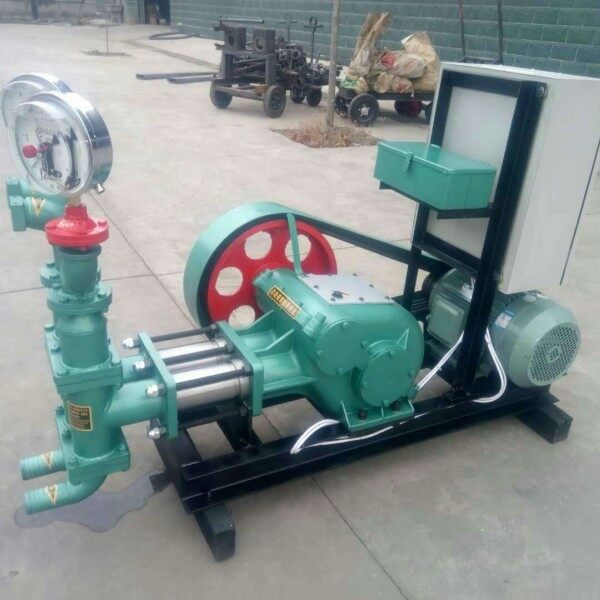

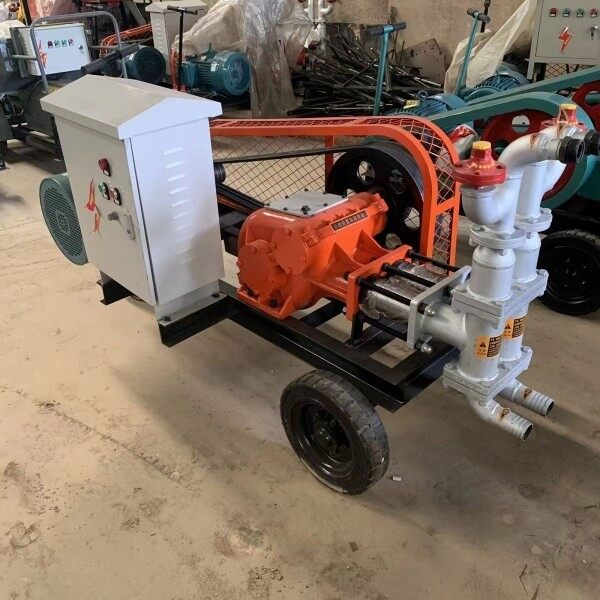

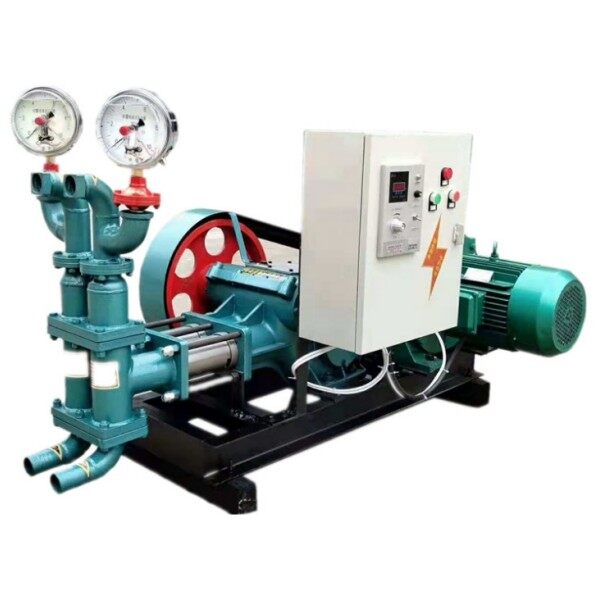

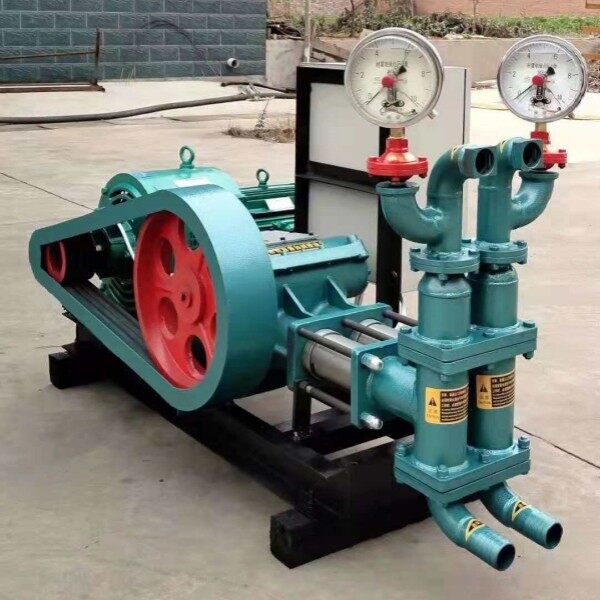

גראוט משאבת טיט מלט

ראש טיט המלט של משאבת הדיס מורכב בעיקר מריתוך צינור כניסת הרחצה, טי ראש המשאבה, ריתוך צינור יציאת הרחצה, כדור פלדה, כרית כדור פלדה, טבעת O וחלקים אחרים. זה סוג מלמטה פנימה ולמעלה החוצה. פתח צינור כניסת השטף הוא 38 מ"מ, מפרק צינור יציאת הרחצה הוא חיבור מהיר של 32, וחוט חור פנימי M20×1.5 מסופק מעל תא האוויר כדי להקל על ההתקנה של מושב מד הלחץ והתקן מד הלחץ הנשלט אלקטרונית.

טיט המלט של משאבת הדיס מורכב ממנוע, משאבת שמן בוכנה, שסתום הקלה, בלוק שסתום היפוך הידראולי, צילינדר, צילינדר עובד, מערבל, מיכל שמן, רדיאטור, מסנן שמן, כניסת שסתום יציאה, ותיבת בקרה חשמלית.

המנוע מניע ישירות את משאבת שמן הבוכנה, ותפוקת השמן בלחץ גבוה על ידי משאבת שמן ההילוכים נכנסת לבלוק השסתום ההיפוך ההידראולי דרך שסתום ההקלה, ובלוק השסתום ההיפוך ההידראולי שולט בתנועה ההדדית של גליל השמן.

מכיוון שגליל השמן וגליל העבודה נעים באופן סינכרוני, ובגלל שקוטר הגליל והמהלך של גליל העבודה זהים לאלו של גליל השמן, התזוזה והלחץ של גליל העבודה דומים בעצם לאלו של גליל השמן.

בנוסף, קיים סט של שסתום יניקת תרחיץ ושסתום פריקת תרחיץ בכל קצה של גליל העבודה. טיט מלט משאבת הדיס יכול לינוק ולפרוק את אותה תרחיץ, או שהוא יכול לינוק ולפרוק שני תמיסות שונות בנפרד.

1. עקרון פעולה כפול צילינדר:גראוט משאבת מלט מרגמה היא משאבות נוזל כפול בדרך כלל לאמץ מבנה דו-צילינדרי כפול פעולה. שני הצילינדרים פועלים לסירוגין. כאשר גליל אחד שואב נוזל, הגליל השני פולט נוזל. במהלך תהליך היניקה, הבוכנה נעה אחורה, והנוזל נכנס לצילינדר תחת פעולת הפרש הלחץ; במהלך תהליך הפריקה, הבוכנה נעה קדימה ומפרקת את הנוזל בצילינדר דרך הצינור.
2. מנגנון התאמה פרופורציונלית:על מנת לשלוט במדויק על יחס הערבוב של שני הנוזלים, טיט המלט של משאבת הדיס מצויד בהתקן התאמה פרופורציונלי מיוחד. ניתן לשלוט בזרימת שני הנוזלים על ידי התאמת אורך המהלך של שני גלילי הנוזלים, מהירות תנועת הבוכנה או התאמת פתיחת השסתום, כדי להשיג ערבוב פרופורציונלי מדויק.
